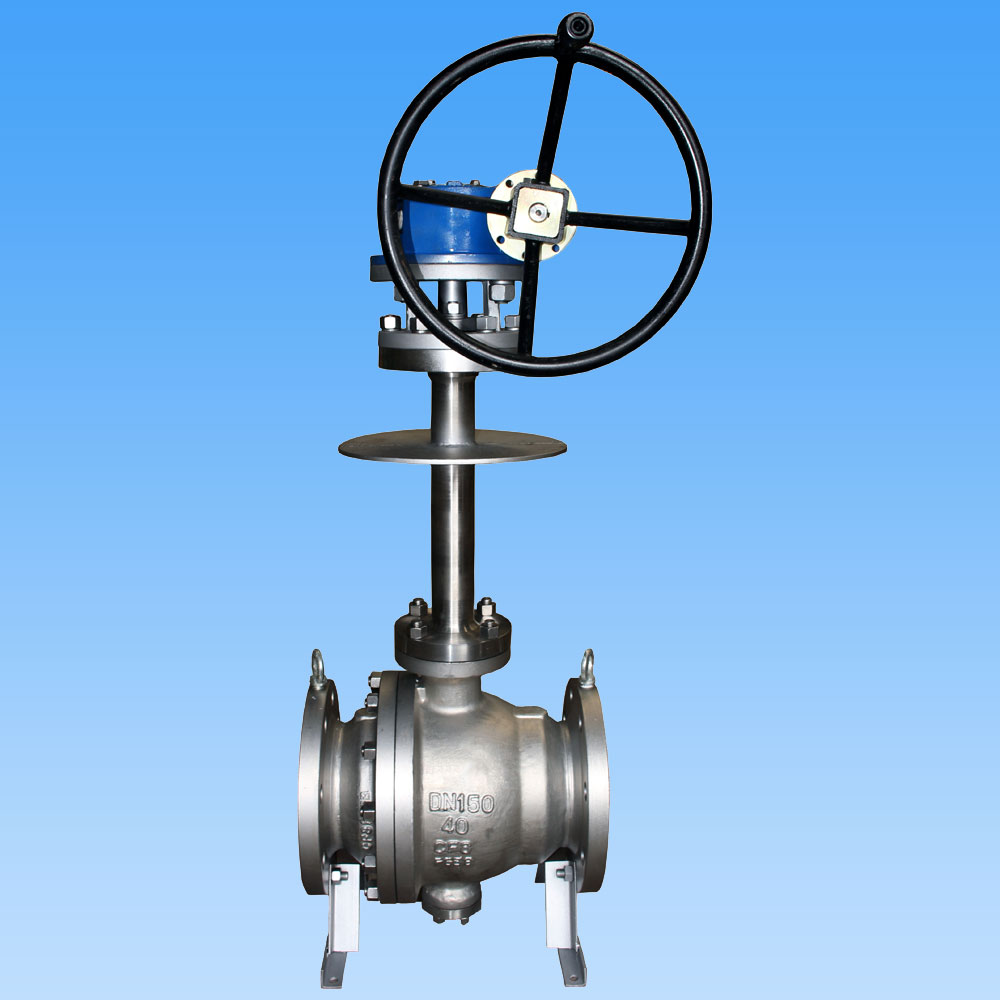

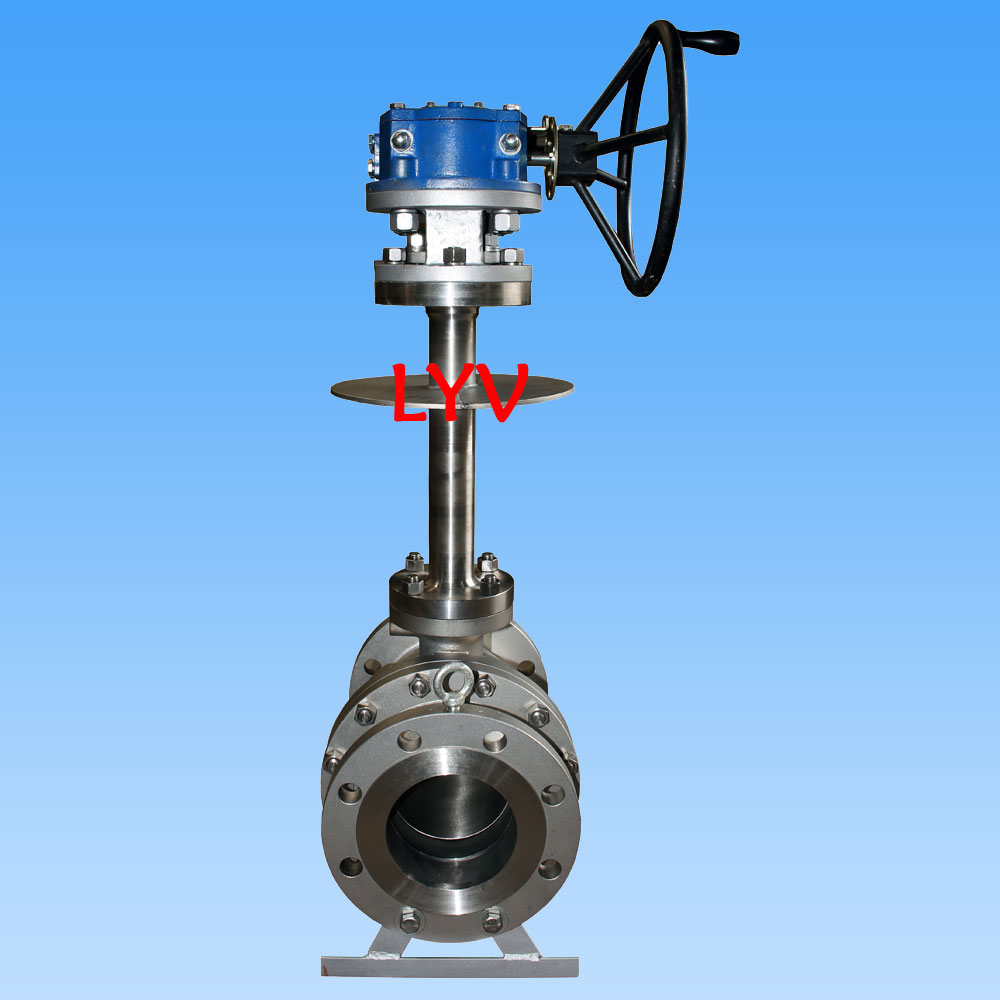

Cryogenic Trunnion Mounted Ball Valve

ໃນຖານະຜູ້ຜະລິດວາວມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານໄດ້ປ່ຽງລູກປືນທີ່ຕິດຢູ່ກັບທໍ່ cryogenic, ເຊິ່ງເປັນປ່ຽງພິເສດທີ່ໃຊ້ສໍາລັບອຸນຫະພູມຕ່ໍາໃນອຸດສາຫະກໍາເຄມີຫຼືສະພາບແວດລ້ອມເຢັນ, ຕາມມາດຕະຖານການອອກແບບ API 6D&ASME B16.34 ແລະຂັ້ນຕອນການທົດສອບ cryogenic. , ອຸນ​ຫະ​ພູມ​ຈໍາ​ກັດ​ອາດ​ຈະ​ຕ​່​ໍ​າ​ເປັນ -196 ℃​.

ປ່ຽງບານລອຍ Cryogenic ຖືກນໍາໃຊ້ສໍາລັບສະພາບການເຮັດວຽກຂອງອຸນຫະພູມຕ່ໍາ, ໂດຍສະເພາະແມ່ນສໍາລັບບາງສື່ອັນຕະລາຍ, ເຊັ່ນ: ອາຍແກັສທໍາມະຊາດທີ່ມີທາດແຫຼວ. ບໍລິສັດຂອງພວກເຮົາມີປະສົບການໃນການອອກແບບ, ການຜະລິດ, ການກວດສອບແລະການທົດສອບຂອງປ່ຽງບານ cryogenic.

ການອອກແບບ & ການທົດສອບມາດຕະຖານສາກົນ

ມາດຕະຖານການອອກແບບ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

ມາດຕະຖານການກວດສອບ ແລະການທົດສອບ : API 598/ API 6D

ມາດຕະຖານການທົດສອບຄວາມປອດໄພຂອງໄຟ: API 607/API 6FA

Flange ຫາ Flange Length : ANSI B 16.10 - ຮູບແບບສັ້ນ / ຮູບແບບຍາວ

ການເຊື່ອມຕໍ່ສິ້ນສຸດ: Flanged End ກັບ ANSI B 16.5, Butt Weld ends, Stock Weld ສິ້ນສຸດລົງ.

ຂະໜາດ ແລະ ຊ່ວງຄວາມກົດດັນຂອງຜູ້ຜະລິດ:

NPS 2” ຫາ 48” (ສໍາລັບ ANSI Class 150LB)

NPS 2” ຫາ 48” (ສໍາລັບ ANSI Class 300LB)

NPS 2” ຫາ 48” (ສໍາລັບ ANSI Class 600LB)

NPS 2” ຫາ 36” (ສໍາລັບ ANSI Class 900LB)

NPS 2” ຫາ 24” (ສໍາລັບ ANSI Class 1500LB)

NPS 2” ຫາ 12” (ສຳລັບ ANSI Class 2500LB)

ຫຼື

DN50 ຫາ DN1200 (ສຳລັບ PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 ຫາ DN1200 (ສຳລັບ PN4.0Mpa, PN5.0Mpa)

DN50 ຫາ DN1200 (ສຳລັບ PN6.3Mpa, PN10.0Mpa)

DN50 ຫາ DN900 (ສໍາລັບ PN15.0Mpa)

DN50 ຫາ DN600 (ສໍາລັບ PN25.0Mpa)

ທໍ່ເຈາະ: Full Bore(FB)/ Reduce Bore(RB)

ພາກສ່ວນການກໍ່ສ້າງ: ສິ້ນສຸດການເຂົ້າ

ປະເພດ Bonnet / Cover: ການອອກແບບ Bonnet ຂະຫຍາຍໄປສູ່ຄວາມຫນ້າເຊື່ອຖືຂອງການຫຸ້ມຫໍ່ລໍາຕົ້ນແລະການຜະນຶກ, ເຫມາະສໍາລັບອຸນຫະພູມການເຮັດວຽກ -196 ℃.

ປະເພດບ່ອນນັ່ງ: ປະເພດອ່ອນ / ປະເພດໂລຫະ Hardseal

ທິດທາງການໄຫຼ: Uni-Directional/Bi-Directional

ຂະຫນາດກາງການບໍລິການ: ອາຍແກັສທໍາມະຊາດ, ນ້ໍາມັນ, ນ້ໍາ, ແລະອື່ນໆ

ບໍລິການ: SOUR, ISO 15156/ NACE MR0175

ການ​ປ່ອຍ​ອາຍ​ພິດ Fugitive: ISO 15848

ຄຸນນະສົມບັດ: ການອອກແບບຄວາມປອດໄພໄຟ

ການອອກແບບຕ້ານສະຖິດ

ລຳໂພງຫຼັກຖານສະແດງ

ບລັອກສອງເທົ່າແລະການອອກແບບ bleek

ISO 5211 ຕິດຕັ້ງ IPAD

ການດໍາເນີນງານຂອງວາວ: ລີເວີຄູ່ມື / ຕົວກະຕຸກ / ຕົວກະຕຸ້ນ / ຕົວກະຕຸ້ນ / ເຄື່ອງກະຕຸ້ນທໍ່ / ເຄື່ອງກະຕຸ້ນມໍເຕີ

MOC (Bill of Material – BOM):

ຮ່າງກາຍ ແລະກະເປົ໋າ: ASTM A352 LCB / LCC / ASTM A350 LF2 / LF3 (ເຫລັກຄາບອນອຸນຫະພູມຕໍ່າ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (ສະແຕນເລດ)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (ສະແຕນເລດ)

ບານແຂງ : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51 / F53 / F55

ຫມາຍເຫດ: Harseal Metal Seat type ການປິ່ນປົວດ້ານບານ: ENP, HCR, WC, ການເຊື່ອມໂລຫະ Ni60/ Ni55

ລຳຕົ້ນ: ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

: 17/4 PH

Ball Seat & Body Seal : Carbon Filled PTFE – CFT

: Grafoil – Graphite Ring

Gland Packing : Carbon Filled PTFE – CFT

: Grafoil – Graphite Ring
