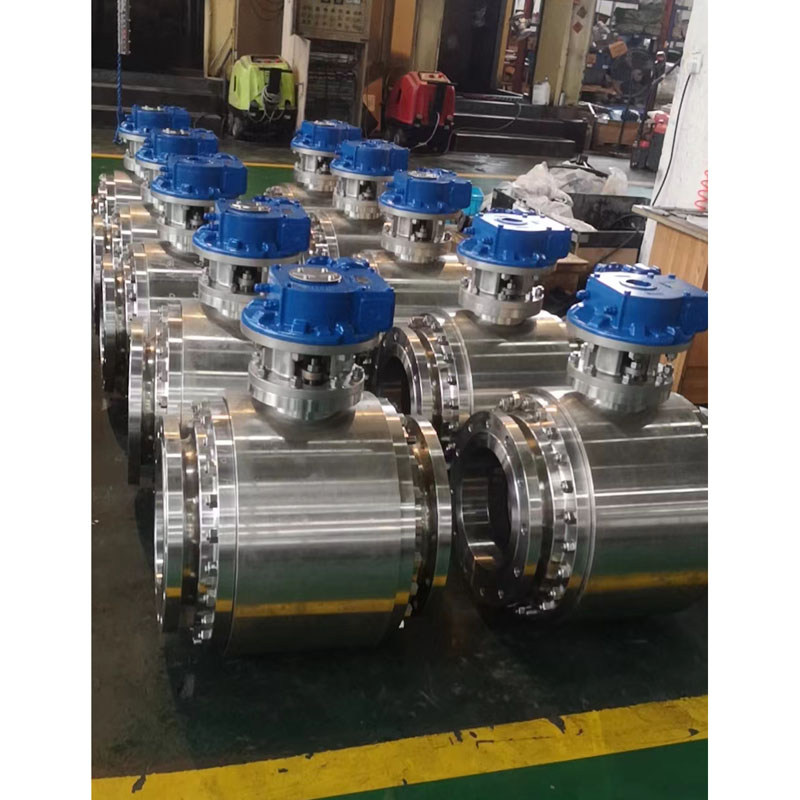

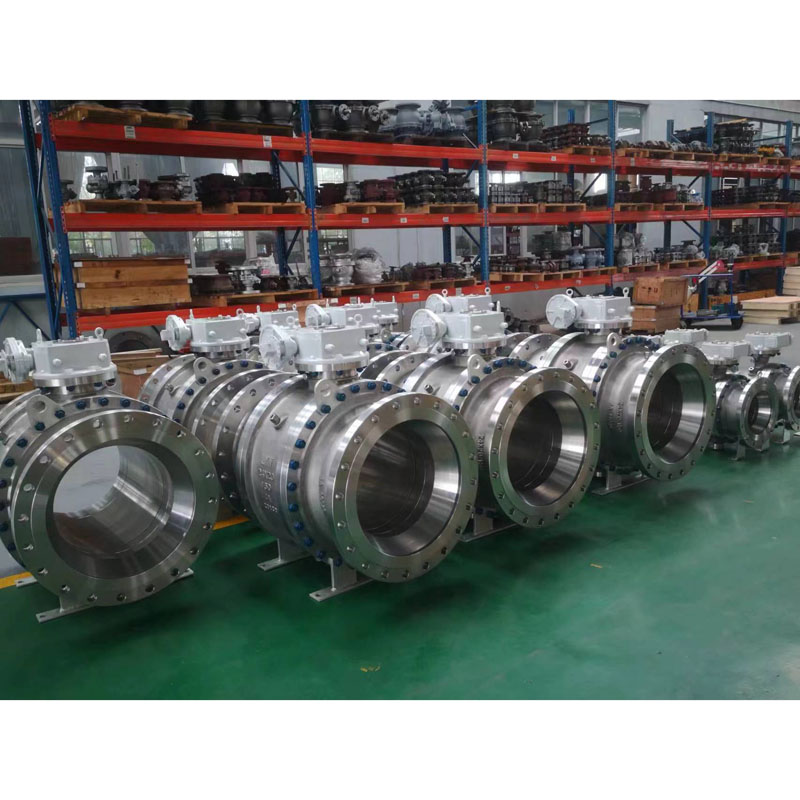

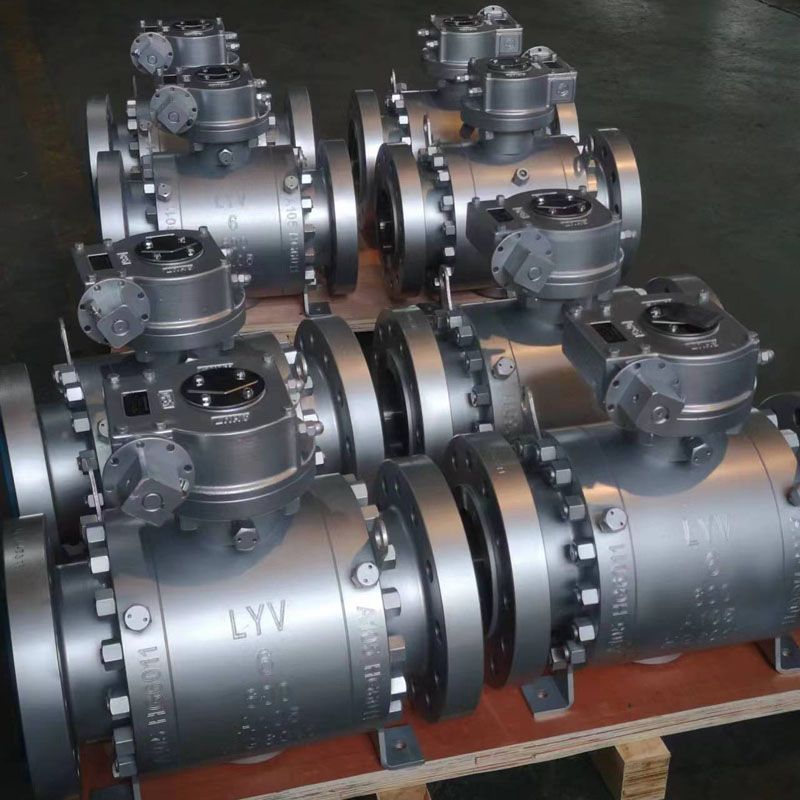

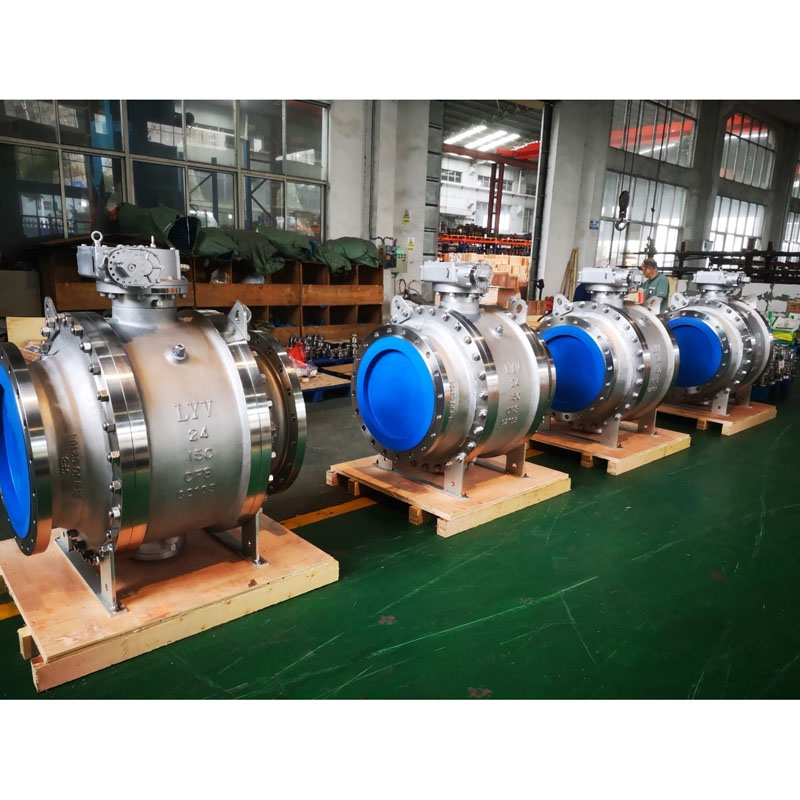

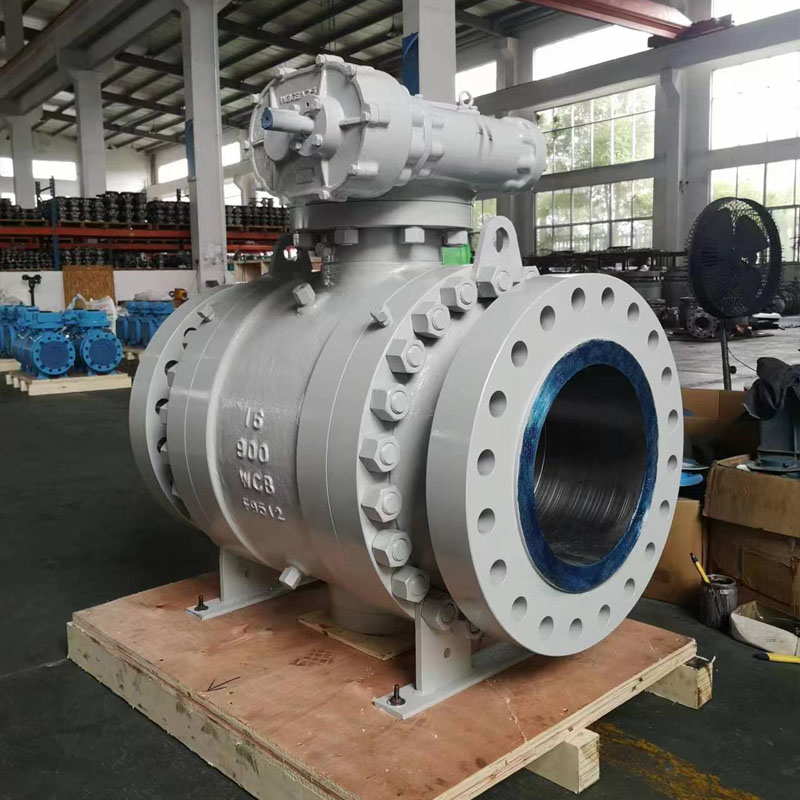

Double Block And Bleed Trunnion Mounted Ball Valve

LYV & reg;â ​ ຶ ຶ ມີ ຄຸນ ນະ ພາບ ສູງ ຂອງ double block ແລະ trunnion ເລືອດ trunnion mounted ball valve (DBB valve) ສໍາ ລັບ ຂະ ຫນາດ ນິ້ວ ກັບ 48 ນິ້ວ, ແລະ ສໍາ ລັບ ຄວາມ ກົດ ດັນ ການ ເຮັດ ວຽກ ANSI 150lb ກັບ ANSI 1500lb ທີ່ ເຫມາະ ສົມ ສໍາ ລັບ ປະ ເພດ ທີ່ ແຕກ ຕ່າງ ກັນ ຂອງ ສະ ພາບ ແວດ ລ້ອມ ຄວາມ ຕ້ອງ ການ ການ ເຮັດ ວຽກ. ພວກເຮົາສາມາດສະເຫນີລາຄາທີ່ດີຖ້າທ່ານສົ່ງໃຫ້ພວກເຮົາສອບຖາມຂອງທ່ານ.

ປ່ຽງບານຄູ່ DBB ຖືກອອກແບບມາເພື່ອທົດແທນການເຊື່ອມຕໍ່ທີ່ສັບສົນໃນລະຫວ່າງວາວຫຼາຍທໍ່ໃນລະບົບທໍ່ແບບດັ້ງເດີມ, ເຊິ່ງສາມາດຫຼຸດຜ່ອນການຮົ່ວໄຫຼໃນລະບົບ, ເພື່ອບັນລຸການປ່ອຍອາຍພິດຢ່າງໄວວາແລະຫນ້າທີ່ປິດ. ແລະວາວບານຄູ່ DBB ຊ່ວຍປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງ, ເຮັດໃຫ້ໂຄງການຕິດຕັ້ງງ່າຍ, ຫຼຸດລົງຄວາມກົດດັນຂອງລະບົບທໍ່, ສະດວກໃນການເຮັດຄວາມສະອາດແລະຮັກສາເຄື່ອງມື.

ການອອກແບບ ແລະການທົດສອບມາດຕະຖານສາກົນ:

ມາດຕະຖານການອອກແບບ : ISO 14313 / ASME B 16.34 / API 6D

ມາດຕະຖານການກວດສອບ ແລະການທົດສອບ : API 598/ API 6D

ມາດຕະຖານການທົດສອບຄວາມປອດໄພຂອງໄຟ: API 607/API 6FA

Flange ຫາ Flange Length : ANSI B 16.10 - ຮູບແບບສັ້ນ / ຮູບແບບຍາວ

ການເຊື່ອມຕໍ່ສິ້ນສຸດ: Flanged End ກັບ ANSI B 16.5, Butt Weld ends, Stock Weld ສິ້ນສຸດລົງ.

ຂະໜາດ ແລະ ຊ່ວງຄວາມກົດດັນຂອງຜູ້ຜະລິດ:

NPS 2â ​ ຶ ​ ຶ ຶ ​ ະ ​ ຫາ 48 ​ â ​ ຶ ​ ธุ (ສໍາລັບ ANSI Class 150LB)

NPS 2 ​ເຖິງ 48 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 300LB)

NPS 2 ​ເຖິງ 48 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 600LB)

NPS 2 ​ເຖິງ 36 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 900LB)

NPS 2 ​ເຖິງ 24 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 1500LB)

NPS 2 ​ເຖິງ 12 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 2500LB)

ຫຼື

DN50 ຫາ DN1200 (ສຳລັບ PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 ຫາ DN1200 (ສຳລັບ PN4.0Mpa, PN5.0Mpa)

DN50 ຫາ DN1200 (ສຳລັບ PN6.3Mpa, PN10.0Mpa)

DN50 ຫາ DN900 (ສໍາລັບ PN15.0Mpa)

DN50 ຫາ DN600 (ສໍາລັບ PN25.0Mpa)

ທໍ່ເຈາະ: Full Bore(FB)/ Reduce Bore(RB)

ພາກສ່ວນການກໍ່ສ້າງ: ສິ້ນສຸດການເຂົ້າ

ປະເພດຝາປິດ/ຝາປິດ: Bonnet Bolted Bonnet/Extended Bonnet

ປະເພດບ່ອນນັ່ງ: ປະເພດອ່ອນ / ປະເພດໂລຫະ Hardseal

ທິດທາງການໄຫຼ: Uni-Directional/Bi-Directional

ຂະຫນາດກາງການບໍລິການ: ອາຍແກັສທໍາມະຊາດ, ນ້ໍາມັນ, ນ້ໍາ, ອາຍແກັສອົກຊີເຈນ, ແລະອື່ນໆ

ບໍລິການ: SOUR, ISO 15156/ NACE MR0175

ການ​ປ່ອຍ​ອາຍ​ພິດ Fugitive: ISO 15848

ຄຸນນະສົມບັດ: ການອອກແບບຄວາມປອດໄພໄຟ

ການອອກແບບຕ້ານສະຖິດ

ລຳໂພງຫຼັກຖານສະແດງ

ບລັອກສອງເທົ່າແລະການອອກແບບ bleek

ISO 5211 ຕິດຕັ້ງ IPAD

ການດໍາເນີນງານຂອງວາວ: ລີເວີຄູ່ມື / ຕົວກະຕຸກ / ຕົວກະຕຸ້ນ / ຕົວກະຕຸ້ນ / ເຄື່ອງກະຕຸ້ນທໍ່ / ເຄື່ອງກະຕຸ້ນມໍເຕີ

MOC (ໃບເກັບເງິນເອກະສານ â¹ۓ BOM):

ຮ່າງກາຍ ແລະກະເປົ໋າ: ASTM A216 WCB/A 105N (ເຫລັກຄາບອນ)

: ASTM A352 LCB / LCC / A350 LF2 (ເຫລັກຄາບອນອຸນຫະພູມຕ່ໍາ)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (ສະແຕນເລດ)

: ASTM A 351 GR. CF 3 / CF 3M / A182 F304L / F316L (ສະແຕນເລດ)

: ASTM A351 Gr. CF8C / ASTM A182 F347

: ASTM A182 F51 / F53 / F53 (ສະແຕນເລດສອງຊັ້ນ)

ບານແຂງ : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A / 6A / A182 F51 / F53 / F55 (ສະແຕນເລດສອງຊັ້ນ)

ຫມາຍເຫດ: Harseal Metal Seat type ການປິ່ນປົວດ້ານບານ: ENP, HCR, WC, ການເຊື່ອມໂລຫະ Ni60/ Ni55

ລຳຕົ້ນ: ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

: 17/4 PH

: ASTM A182 F51/ F53/ F55

ແຫວນບ່ອນນັ່ງໂລຫະ: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51 / F53 / F55

ຫມາຍເຫດ: Harseal Metal Seat type Seat Ring surface treatment: ENP, HCR, WC, welding Ni60/ Ni55

ການປະທັບຕາທີ່ນັ່ງ : PTFE Virgin / 25% Glass Fillted PTFE ârau GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE - GFT / Carbon Filled PTFE - CFT

: Graphite Ring âជនຶວ

Trunnion Mounted Ball Valve ແມ່ນຫຍັງ?

ປ່ຽງບານທີ່ຕິດຢູ່ trunnion ແມ່ນປ່ຽງປ່ຽນເປັນປະຈໍາໄຕມາດທີ່ຊ່ວຍຢຸດການໄຫຼຂອງກາງໃນທໍ່. ຄຸນລັກສະນະທີ່ເປັນເອກະລັກຂອງປ່ຽງບານທີ່ຕິດຢູ່ trunnion ແມ່ນແຜ່ນຂອງມັນຢູ່ໃນຮູບຊົງກົມຫຼືຮູບກົມທີ່ວາງໄວ້ຢູ່ໃຈກາງ. ອັນນີ້ສືບຕໍ່ຫມຸນເພື່ອຢຸດ ຫຼືເລີ່ມການໄຫຼ.
