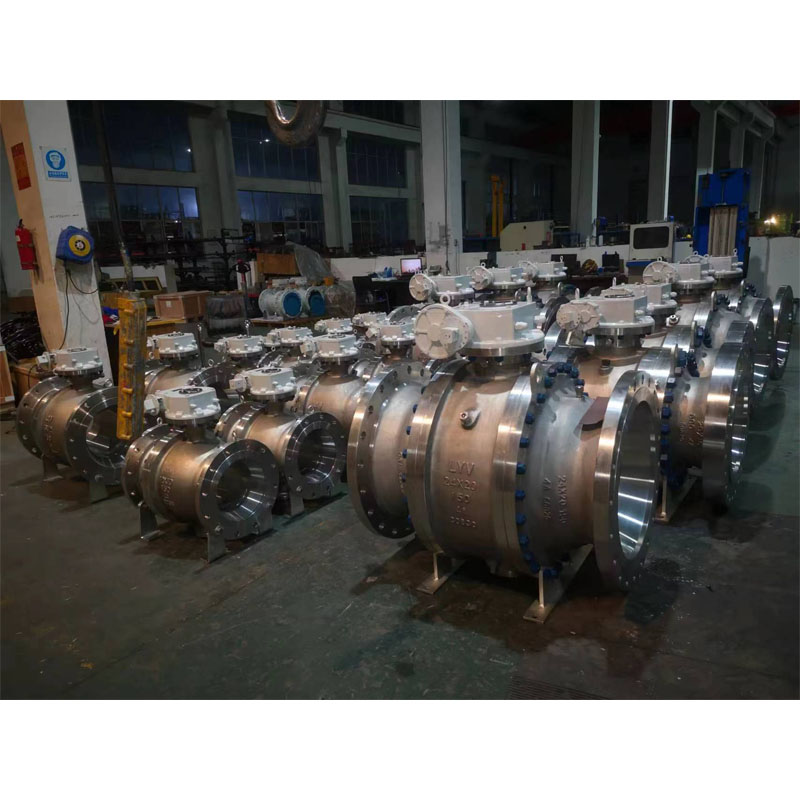

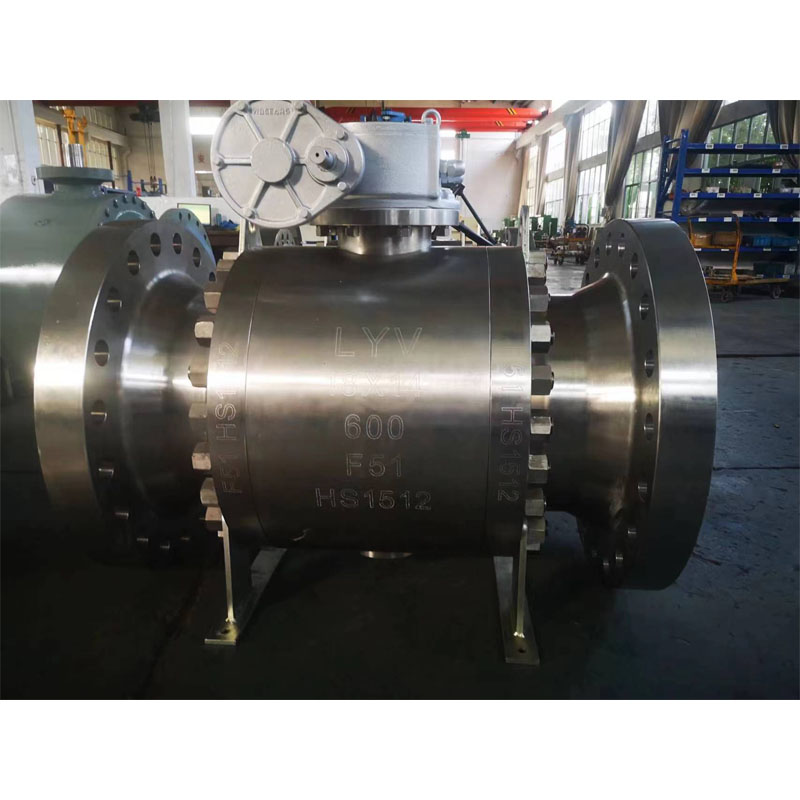

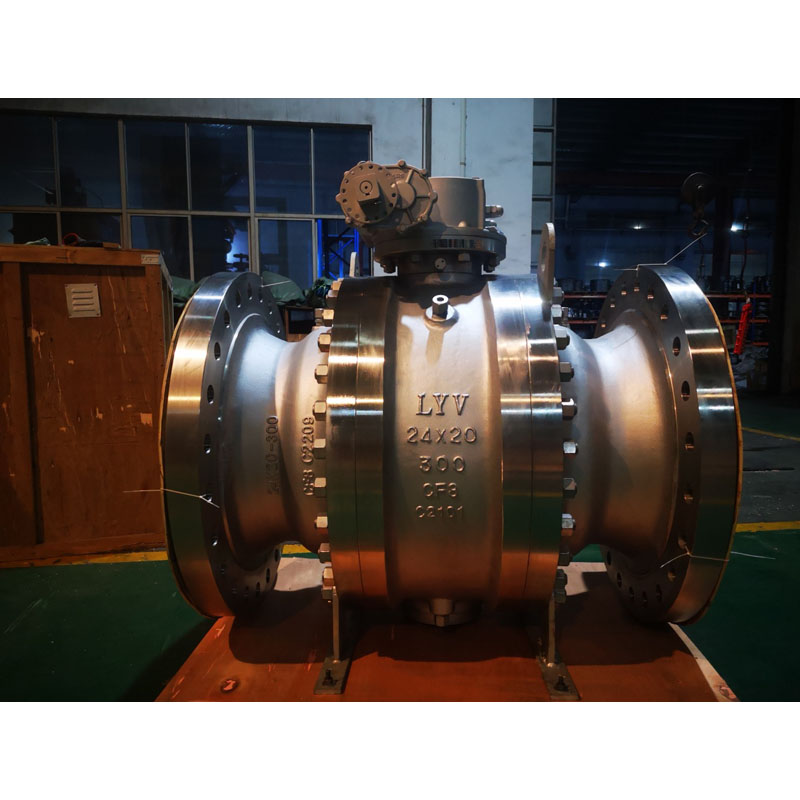

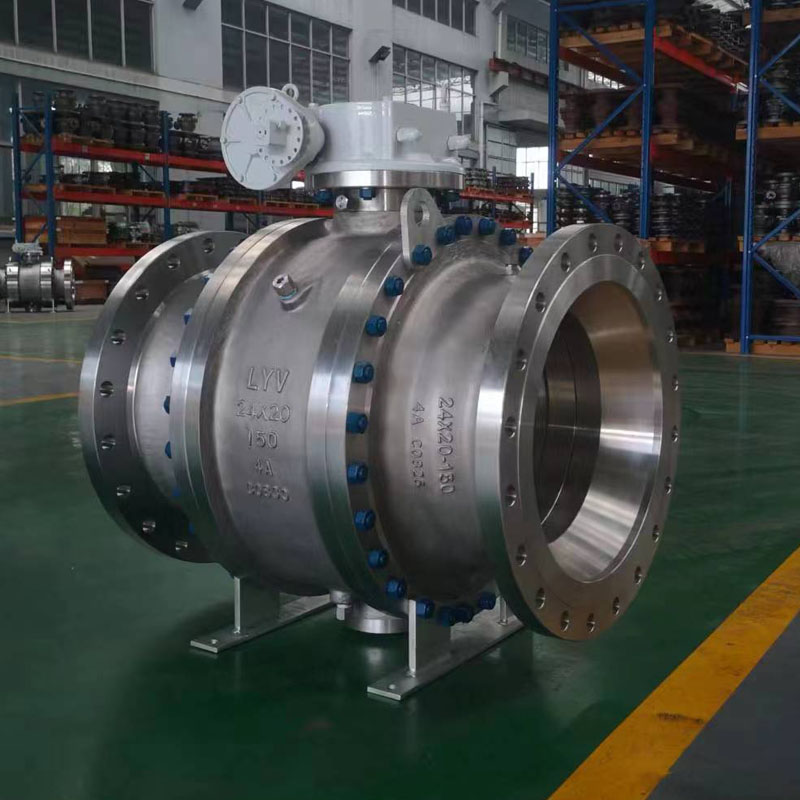

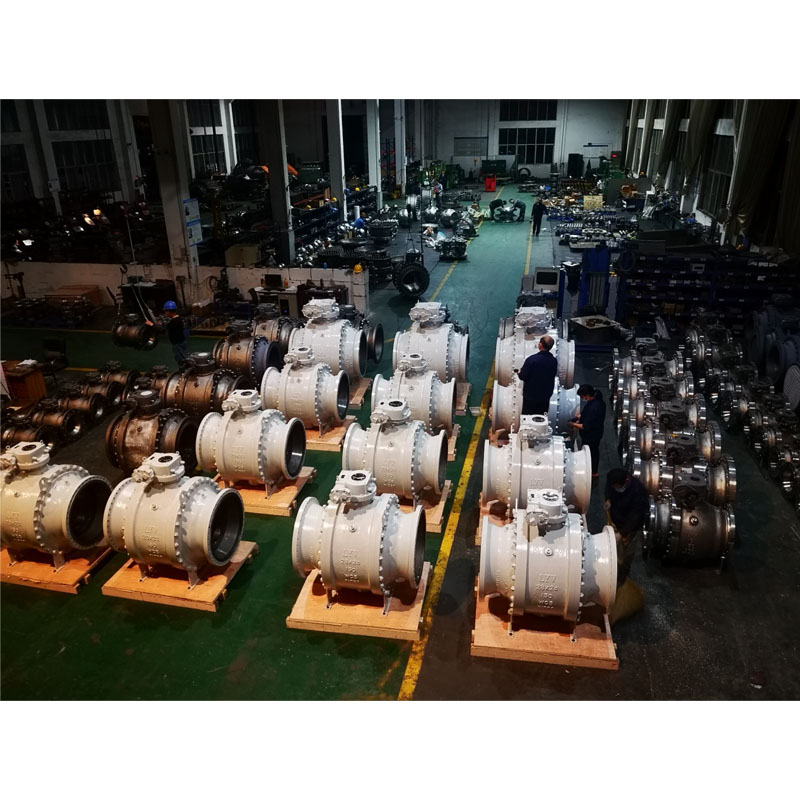

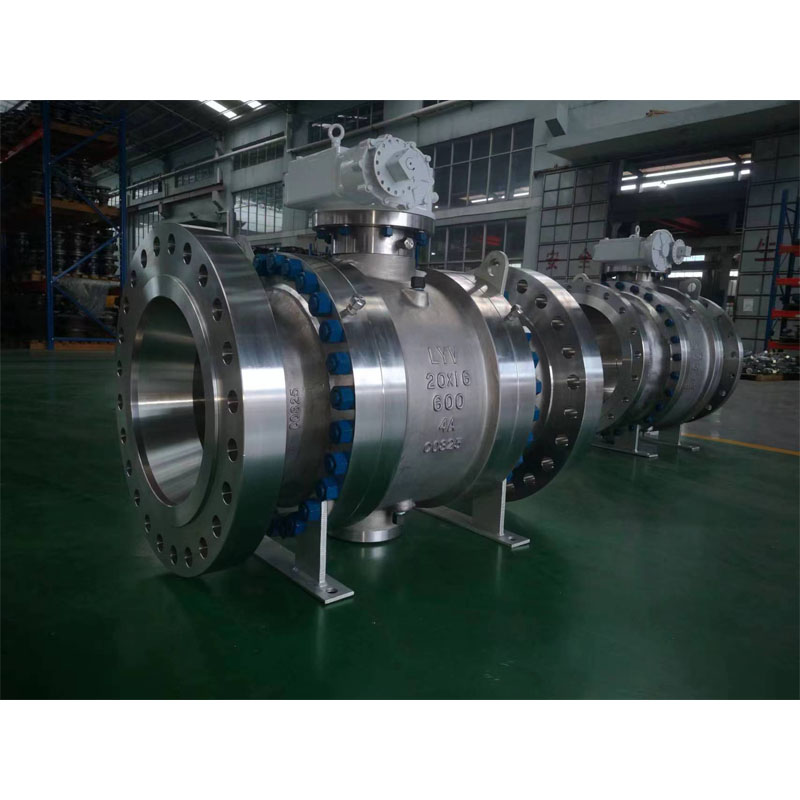

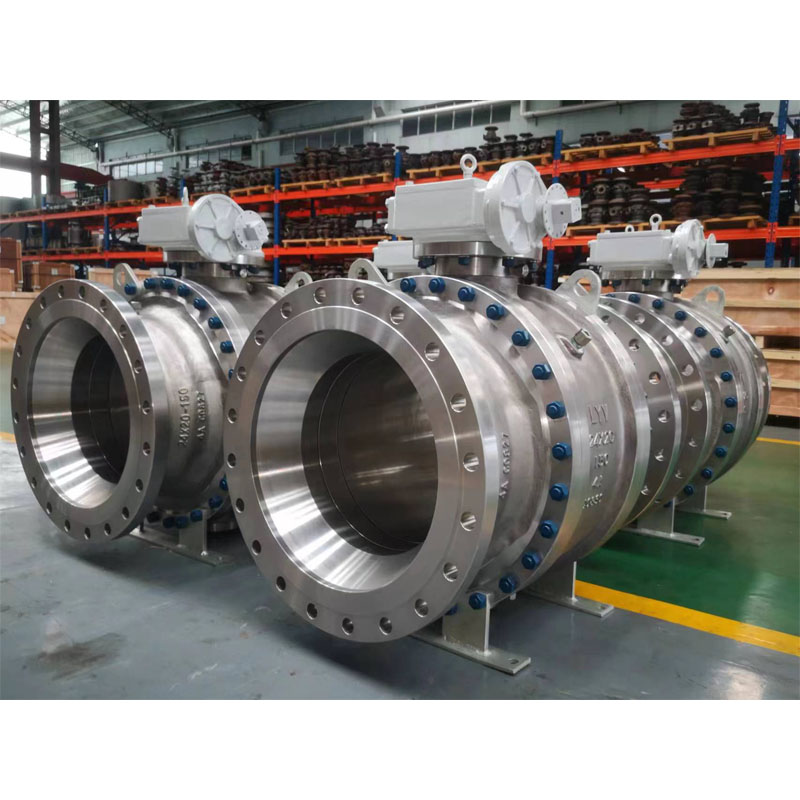

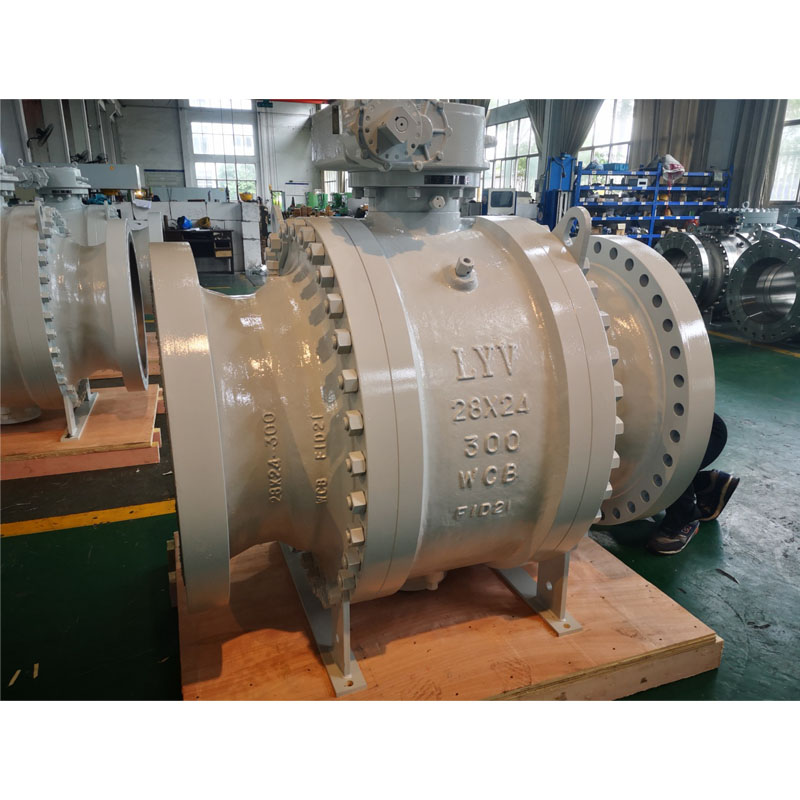

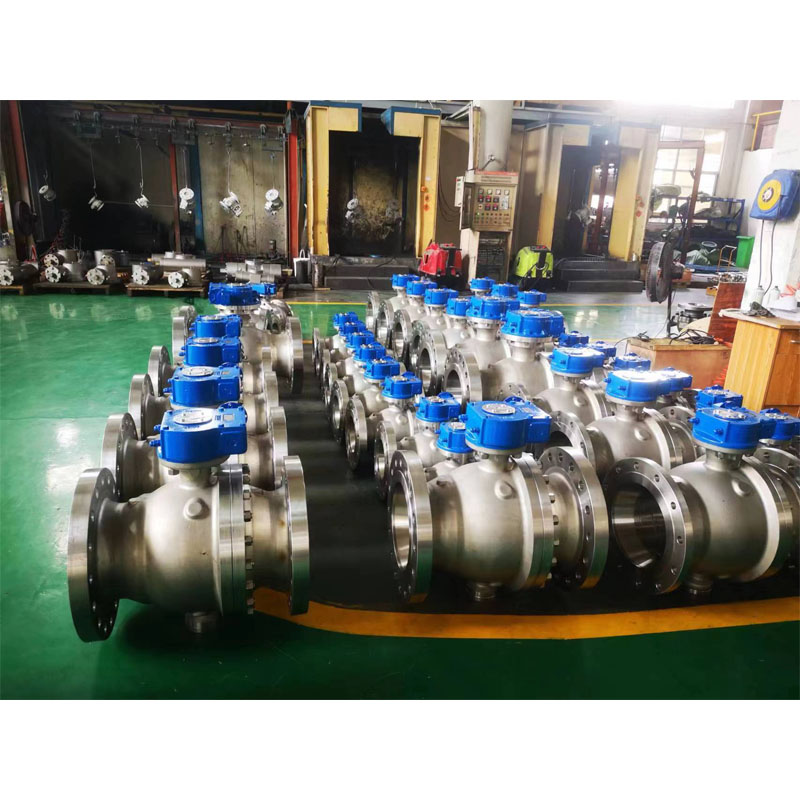

ຫຼຸດຜ່ອນ Bore Trunnion Mounted Ball Valve

LYVâs ຫຼຸດຜ່ອນວາວບານທີ່ຕິດຢູ່ກັບທໍ່ເຈາະແມ່ນເປັນທີ່ມັກເພາະວ່າມີຄວາມປອດໄພສູງ ແລະລາຄາທີ່ແຂ່ງຂັນ. ພວກເຮົາຜະລິດປ່ຽງສໍາລັບຂະຫນາດໃຫຍ່ແລະຄວາມກົດດັນໃນການເຮັດວຽກສູງເພື່ອ Southeast Aisa, Middle Eest, ລັດເຊຍ, ets. ໂດຍປົກກະຕິແລ້ວປ່ຽງຫລອດຫຼຸດລົງແມ່ນປະມານ 30% ທີ່ອ່ອນກວ່າເມື່ອທຽບກັບປ່ຽງບານເຕັມຂະຫນາດດຽວກັນ, ການຫຼຸດຜ່ອນການປ່ຽງບານທີ່ຕິດຢູ່ທໍ່ລໍາຕົ້ນສາມາດຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພຂອງທໍ່ແລະຍັງຮັບປະກັນຄ່າໃຊ້ຈ່າຍໃນການຊື້ສໍາລັບລະບົບທໍ່ທັງຫມົດ.

Trunnion Mounted Reduced Bore Ball Valve ຖືກອອກແບບມາດ້ວຍ Double block ແລະ bleed ຫຼື piston ປະເພດສອງທີ່ມີການຕິດຕັ້ງລະບົບການສີດ sealant ສໍາລັບທັງລໍາຕົ້ນແລະບ່ອນນັ່ງໃນລໍາໄສ້, ເພື່ອໃຫ້ສາມາດລະບາຍນ້ໍາຈາກທັງສອງດ້ານເທິງແລະທ້າຍນ້ໍາ, ເພື່ອປ້ອງກັນບ່ອນນັ່ງຫຼືລໍາຕົ້ນ. ການຮົ່ວໄຫຼ.

ການອອກແບບ ແລະການທົດສອບມາດຕະຖານສາກົນ:

ມາດຕະຖານການອອກແບບ : ISO 14313 / ASME B 16.34 / API 6D

ມາດຕະຖານການກວດສອບ ແລະການທົດສອບ : API 598/ API 6D

ມາດຕະຖານການທົດສອບຄວາມປອດໄພຂອງໄຟ: API 607/API 6FA

Flange ຫາ Flange Length : ANSI B 16.10 - ຮູບແບບສັ້ນ / ຮູບແບບຍາວ

ການເຊື່ອມຕໍ່ສິ້ນສຸດ: Flanged End ກັບ ANSI B 16.5, Butt Weld ends, Stock Weld ສິ້ນສຸດລົງ.

ຂະໜາດ ແລະ ຊ່ວງຄວາມກົດດັນຂອງຜູ້ຜະລິດ:

NPS 2â ​ ຶ ​ ຶ ຶ ​ ະ ​ ຫາ 48 ​ â ​ ຶ ​ ธุ (ສໍາລັບ ANSI Class 150LB)

NPS 2 ​ເຖິງ 48 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 300LB)

NPS 2 ​ເຖິງ 48 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 600LB)

NPS 2 ​ເຖິງ 36 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 900LB)

NPS 2 ​ເຖິງ 24 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 1500LB)

NPS 2 ​ເຖິງ 12 ​ປະ​ລິ​ມານ​ (ສຳ​ລັບ ANSI Class 2500LB)

ທໍ່ເຈາະ: ຫຼຸດຜ່ອນການເຈາະ (RB)

ພາກສ່ວນການກໍ່ສ້າງ: ສິ້ນສຸດການເຂົ້າ

ປະເພດຝາປິດ/ຝາປິດ: Bonnet Bolted Bonnet/Extended Bonnet

ປະເພດບ່ອນນັ່ງ: ປະເພດອ່ອນ / ປະເພດໂລຫະ Hardseal

ທິດທາງການໄຫຼ: Uni-Directional/Bi-Directional

ຂະຫນາດກາງການບໍລິການ: ອາຍແກັສທໍາມະຊາດ, ນ້ໍາມັນ, ນ້ໍາ, ອາຍແກັສອົກຊີເຈນ, ແລະອື່ນໆ

ບໍລິການ: SOUR, ISO 15156/ NACE MR0175

ການ​ປ່ອຍ​ອາຍ​ພິດ Fugitive: ISO 15848

ຄຸນນະສົມບັດ: ການອອກແບບຄວາມປອດໄພໄຟ

ການອອກແບບຕ້ານສະຖິດ

ລຳໂພງຫຼັກຖານສະແດງ

ບລັອກສອງເທົ່າແລະການອອກແບບ bleek

ISO 5211 ຕິດຕັ້ງ IPAD

ການດໍາເນີນງານຂອງວາວ: ລີເວີຄູ່ມື / ຕົວກະຕຸກ / ຕົວກະຕຸ້ນ / ຕົວກະຕຸ້ນ / ເຄື່ອງກະຕຸ້ນທໍ່ / ເຄື່ອງກະຕຸ້ນມໍເຕີ

MOC (ໃບເກັບເງິນເອກະສານ â¹ึง BOM):

ຮ່າງກາຍ ແລະກະເປົ໋າ: ASTM A 216 GR. WCB / ASTM A105N (ເຫຼັກກາກບອນ)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (ເຫລັກຄາບອນອຸນຫະພູມຕ່ໍາ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (ສະແຕນເລດ)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (ສະແຕນເລດ)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A / 6A (ສະແຕນເລດສອງຊັ້ນ)

ບານແຂງ : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51 / F53 / F55

ຫມາຍເຫດ: Harseal Metal Seat type ການປິ່ນປົວດ້ານບານ: ENP, HCR, WC, ການເຊື່ອມໂລຫະ Ni60/ Ni55

ລຳຕົ້ນ: ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

: 17/4 PH

: ASTM A182 F51/ F53/ F55

ແຫວນທີ່ນັ່ງໂລຫະ: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51 / F53 / F55

ຫມາຍເຫດ: Harseal Metal Seat type Seat Ring surface treatment: ENP, HCR, WC, welding Ni60/ Ni55

ການປະທັບຕາທີ່ນັ່ງ : PTFE Virgin / 25% Glass Fillted PTFE â GFT / Carbon Filled PTFE âυƒ CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE - GFT / Carbon Filled PTFE - CFT

: Graphite Ring âជនຶວ

ປ່ຽງບານເຈາະທີ່ຫຼຸດລົງແມ່ນຫຍັງ?

ປ່ຽງບານເຈາະທີ່ຫຼຸດລົງແມ່ນປະເພດຂອງວາວບານທີ່ເສັ້ນຜ່າກາງຂອງປ່ຽງພາຍໃນມີຂະຫນາດນ້ອຍກວ່າເສັ້ນຜ່າສູນກາງຂອງທໍ່, ໃນຂະນະທີ່ຂະຫນາດຂອງປ່ຽງຂອງປ່ຽງຍັງກົງກັບເສັ້ນຜ່າສູນກາງຂອງທໍ່. ຂໍ້ກໍານົດການເຮັດວຽກແມ່ນວ່າຄວາມວຸ່ນວາຍແລະອັດຕາການໄຫຼຂອງນ້ໍາບໍ່ແມ່ນຄວາມກັງວົນທີ່ສໍາຄັນແລະບ່ອນທີ່ການສ້າງຕັ້ງຂອງອະນຸພາກບໍ່ເປັນໄປໄດ້, ເພື່ອຫຼີກເວັ້ນການອຸດຕັນຂອງປ່ຽງ.

ດ້ວຍເສັ້ນຜ່າສູນກາງພາຍໃນທີ່ນ້ອຍກວ່າ, ປ່ຽງປ່ຽງແລະຂະຫນາດຂອງບານຍັງນ້ອຍລົງ, ດັ່ງນັ້ນການຫຼຸດຜ່ອນການປ່ຽງບານບານຈະຄອບຄອງປະລິມານຂະຫນາດນ້ອຍກວ່າ, ເຊິ່ງເຮັດໃຫ້ມັນໃຊ້ພື້ນທີ່ຂະຫນາດນ້ອຍກວ່າໃນລະຫວ່າງການຕິດຕັ້ງ. ສິ່ງທີ່ເພີ່ມເຕີມ, ວັດສະດຸສໍາລັບທີ່ຢູ່ອາໄສຂະຫນາດນ້ອຍກວ່າແລະບານຄິດຄ່າວັດສະດຸຕ່ໍາ, ເພື່ອຜົນກະທົບຕໍ່ຄ່າໃຊ້ຈ່າຍຜະລິດຕະພັນສຸດທ້າຍ, ເພື່ອຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍທັງຫມົດຂອງລະບົບທໍ່.
