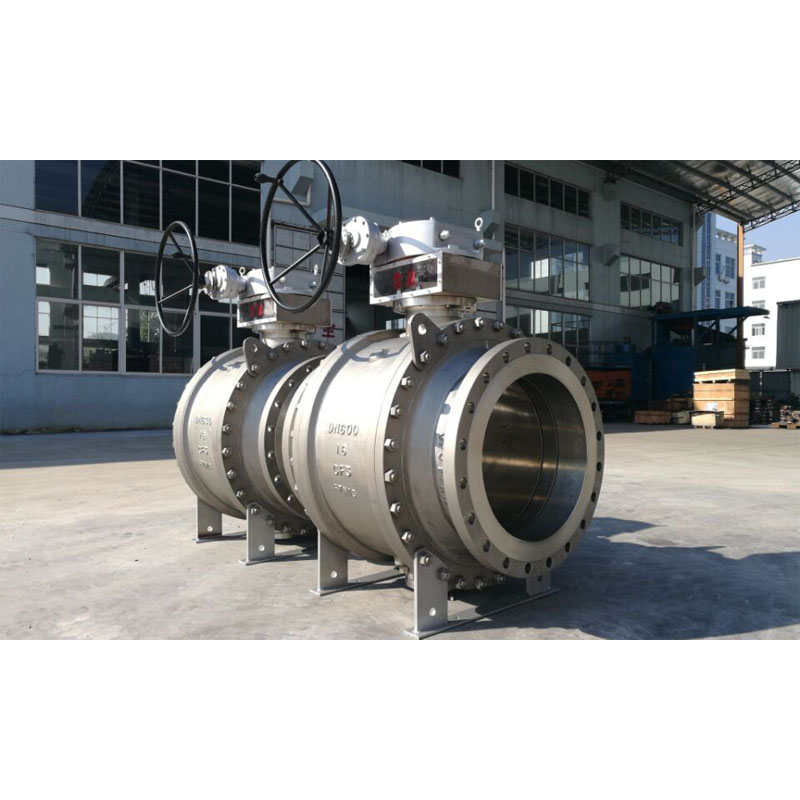

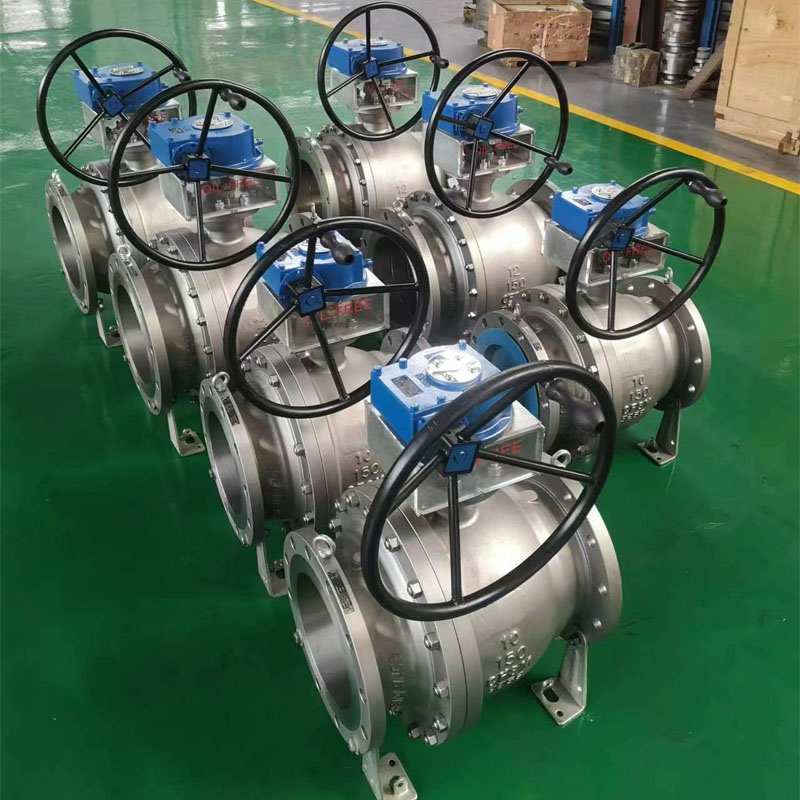

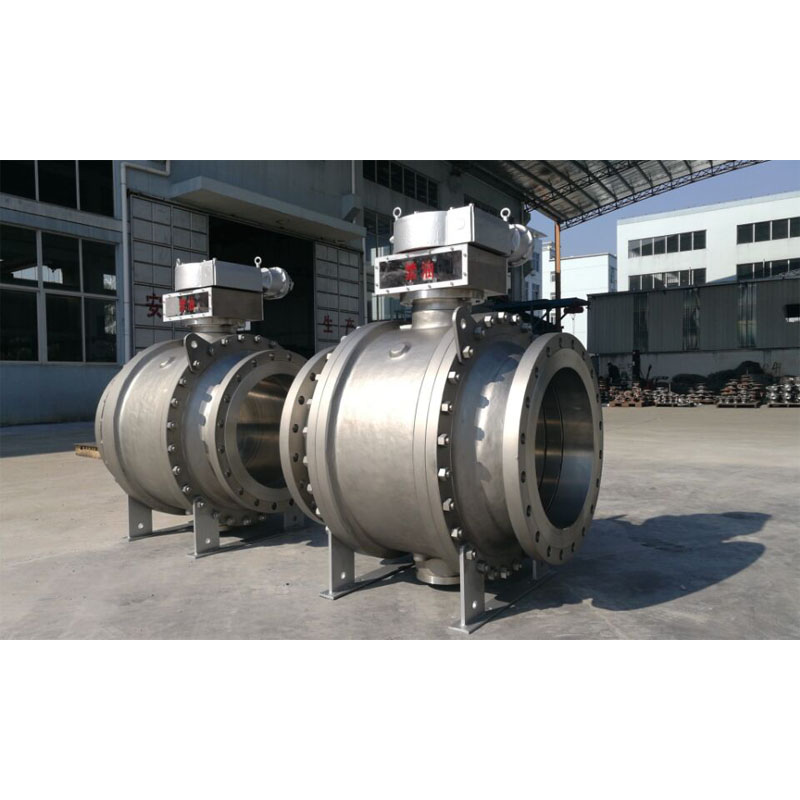

Oxygon Ball Valve

Oxygon Ball Valve ແມ່ນປະເພດຂອງວາວບານພິເສດທີ່ປ່ຽງໄດ້ຖືກນໍາໃຊ້ສໍາລັບອາຍແກັສ Oxygon ໃນລະບົບ, ເຊິ່ງຄວນຈະເປັນຄວາມຕ້ອງການ Oil Free ຢ່າງເຂັ້ມງວດໃນລະຫວ່າງຂະບວນການປະກອບແລະການຕິດຕັ້ງ.

ການອອກແບບ & ການທົດສອບມາດຕະຖານສາກົນຂອງວາວບານສອງຊິ້ນ

ມາດຕະຖານການອອກແບບ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

ມາດຕະຖານການກວດສອບ ແລະການທົດສອບ : API 598/ API 6D

ມາດຕະຖານການທົດສອບຄວາມປອດໄພຂອງໄຟ: API 607/API 6FA

Flange ຫາ Flange Length : ANSI B 16.10 - ຮູບແບບສັ້ນ / ຮູບແບບຍາວ

ການເຊື່ອມຕໍ່ສິ້ນສຸດ: Flanged End ກັບ ANSI B 16.5, Butt Weld ends, Stock Weld ສິ້ນສຸດລົງ.

ຂະໜາດ ແລະ ຊ່ວງຄວາມກົດດັນຂອງຜູ້ຜະລິດ:

NPS 1/2” ຫາ 48” (ສໍາລັບ ANSI Class 150LB)

NPS 1/2” ຫາ 48” (ສໍາລັບ ANSI Class 300LB)

NPS 1/2” ຫາ 48” (ສໍາລັບ ANSI Class 600LB)

NPS 1/2” ຫາ 36” (ສຳລັບ ANSI Class 900LB)

NPS 1/2" ຫາ 24" (ສໍາລັບ ANSI Class 1500LB)

NPS 1/2” ຫາ 12” (ສໍາລັບ ANSI Class 2500LB)

ຫຼື

DN15 ຫາ DN1200 (ສຳລັບ PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 ຫາ DN1200 (ສຳລັບ PN4.0Mpa, PN5.0Mpa)

DN15 ຫາ DN1200 (ສຳລັບ PN6.3Mpa, PN10.0Mpa)

DN15 ຫາ DN900 (ສຳລັບ PN15.0Mpa)

DN15 ຫາ DN600 (ສຳລັບ PN25.0Mpa)

ທໍ່ເຈາະ: Full Bore (FB)/ Reduce Bore(RB)

ຮ່າງກາຍການກໍ່ສ້າງ: ການເຂົ້າຂ້າງ

ປະເພດຝາປິດ/ຝາປິດ: Bonnet Bolted Bonnet/Extended Bonnet

ປະເພດບ່ອນນັ່ງ: ປະເພດອ່ອນ

ທິດທາງການໄຫຼ: Uni-Directional/Bi-Directional

ຂະຫນາດກາງບໍລິການ: ອາຍແກັສອົກຊີເຈນ

ຄຸນນະສົມບັດ: ການອອກແບບຄວາມປອດໄພໄຟ

ການອອກແບບຕ້ານສະຖິດ

ລຳໂພງຫຼັກຖານສະແດງ

ການເຮັດວຽກຂອງວາວ: ລີເວີຄູ່ມື / ແມ່ທ້ອງເກຍ / ຕົວກະຕຸ້ນ / ຕົວກະຕຸ້ນ / ເຄື່ອງກະຕຸ້ນລົມ / ຕົວກະຕຸ້ນໄຟຟ້າ

MOC (Bill of Material – BOM):

ຮ່າງກາຍ ແລະກະເປົ໋າ: ASTM B148 C95800 (Al–Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (ສະແຕນເລດ)

ບານແຂງ : ASTM B148 C95800 (Al–Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

ລຳຕົ້ນ : ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Ball Seat & Body Seal : PTFE Virgin / 25% Glass Fillted PTFE

: PEEK / Delrin / Grafoil – Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE – GFT / Carbon Filled PTFE – CFT
