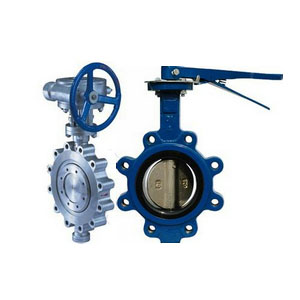

Lug Butterfly Valve

LYVLUG lug Butterfly ValveIntroduction

ຂະຫນາດວາວ Butterfly ແມ່ນຂະຫນາດນ້ອຍ, ນ້ໍາຫນັກເບົາ, ສາມາດຖືກຕັດອອກໃນຫຼາຍໆທໍ່ຂະຫນາດກາງ, ຄວບຄຸມອຸປະກອນການໄຫຼ. ໂດຍຜ່ານການຄັດເລືອກວັດສະດຸທີ່ແຕກຕ່າງກັນຂອງແຜ່ນວາວແລະບ່ອນນັ່ງປະທັບຕາ, ເຊັ່ນດຽວກັນກັບແຜ່ນ, shaft ໂດຍຜ່ານການເຊື່ອມຕໍ່ pin ສາມາດຖືກນໍາໃຊ້ສໍາລັບສະພາບທີ່ບໍ່ດີ, ເຊັ່ນ: desulfurization, ສູນຍາກາດ, ລະບົບ desalination ນ້ໍາທະເລ. Lug to clamp butterfly valve ສາມາດຮັບຮູ້ການສ້ອມແປງອອນໄລນ໌ຂອງທໍ່ນ້ໍາລົງແລະອຸປະກອນ, ແລະປ່ຽງສາມາດຮັບຮູ້ການສ້ອມແປງອອນໄລນ໌ຂອງທໍ່ນ້ໍາລົງແລະອຸປະກອນຂອງປ່ຽງ, ແລະປ່ຽງສາມາດໄດ້ຮັບການຕິດຕັ້ງໃນຕອນທ້າຍຂອງທໍ່ເປັນປ່ຽງໄອເສຍ.

LYVLUG lug Butterfly ValveParameter (Specification)

ການອອກແບບ ແລະຜະລິດ: API609, MSS SP-67, MSS SP-68

ການກວດສອບແລະການທົດສອບ: API598

ການເຊື່ອມຕໍ່ຫນ້າແປນ: ASME B16.5(NPS⢤24), ASME B16.47B ຊຸດ

Butt welding end: ASME B16.25

ຄວາມຍາວຂອງໂຄງສ້າງ: API609

ລະດັບອຸນຫະພູມ ແລະຄວາມກົດດັນ: ASME B16.34

LYVLUG lug Butterfly ValveFeature ແລະຄໍາຮ້ອງສະຫມັກ

ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນໂລຫະ, ອຸດສາຫະກໍາເບົາ, ພະລັງງານໄຟຟ້າ, ອຸດສາຫະກໍາປິໂຕເຄມີ, ທາງນ້ໍາອາຍແກັສແລະຂົງເຂດອື່ນໆ.

ວາວ butterfly ປະເພດ Lug, ຫຼັກການຜະນຶກຂອງວາວ butterfly ປະເພດ lug:

ສາມວາວ butterfly eccentric ມີສອງທາງອອກອາກາດ - ປະສິດທິພາບປິດແຫນ້ນຟຣີ. ເລຂາຄະນິດນີ້ຮັບປະກັນວ່າການປະທັບຕາຂອງແຜ່ນແມ່ນຕິດຕໍ່ກັບບ່ອນນັ່ງຂອງຮ່າງກາຍພຽງແຕ່ຢູ່ໃນຕໍາແຫນ່ງປິດ, ດັ່ງນັ້ນບໍ່ມີ friction ຫຼືການສວມໃສ່, ແລະຜະລິດ torque ທີ່ອະນຸຍາດໃຫ້ປະທັບຕາ elastic "ເຊື່ອມ" ພຽງພໍທີ່ຈະຮັບປະກັນເຖິງແມ່ນວ່າການຕິດຕໍ່ປະທັບຕາ.

ເລຂາຄະນິດ eccentric triple:

ປ່ຽງ eccentric 1 valve ຕັ້ງຢູ່ທາງຫລັງຂອງ shaft ບ່ອນນັ່ງເພື່ອໃຫ້ປະທັບຕາແຫນ້ນແຫນ້ນຮອບບ່ອນນັ່ງທັງຫມົດ.

Eccentric 2 valve shaft line deviates from pipe and valve center line, ນີ້ແມ່ນບໍ່ເສຍຄ່າຈາກການແຊກແຊງການເປີດແລະປິດປ່ຽງ.

shaft ໂກນ 3 ບ່ອນນັ່ງ eccentric deviates ຈາກເສັ້ນສູນກາງຂອງ shaft ປ່ຽງ, ເຊິ່ງກໍາຈັດ friction ໃນລະຫວ່າງການປິດແລະເປີດແລະສະຫນອງການບີບອັດແຫນ້ນແລະສອດຄ່ອງປະມານບ່ອນນັ່ງທັງຫມົດ.

ປະທັບຕາທີ່ບໍ່ມີຮອຍແຕກທີ່ມີຊີວິດການບໍລິການທີ່ຍາວນານ:

(1) ບ່ອນນັ່ງແມ່ນ Cr13 ຫຼື stellite ປະເຊີນຫນ້າແຂງເປັນມາດຕະຖານ.

(2) gasket ແມ່ນ helically coiled ສະແຕນເລດ / graphite ສໍາລັບສູນການຮົ່ວໄຫຼ.

(3) ແຮງບິດໃນລະຫວ່າງການປິດສ້າງກໍາລັງບ່ອນນັ່ງທີ່ຖືກນໍາໃຊ້ຢ່າງເທົ່າທຽມກັນຮອບຮອບ. ປະທັບຕາ elastic ແມ່ນມີຄວາມຍືດຫຍຸ່ນແລະ vibrant, ຮັກສາຮູບຮ່າງຂອງບ່ອນນັ່ງ. ການປະຕິບັດທີ່ເປັນເອກະພາບຂອງກໍາລັງບີບອັດຕາມເສັ້ນຮອບວຽນເຮັດໃຫ້ປ່ຽງສາມາດບັນລຸການປິດແຫນ້ນ bidirectional. ຄວາມຍືດຫຍຸ່ນຂອງປະທັບຕາເຮັດໃຫ້ຮ່າງກາຍຂອງປ່ຽງແລະແຜ່ນສາມາດຕິດຕໍ່ຫຼືຂະຫຍາຍໄດ້, ຫຼີກເວັ້ນອັນຕະລາຍຂອງການອຸດຕັນເນື່ອງຈາກການເຫນັງຕີງຂອງອຸນຫະພູມ. ອຸປະກອນແມ່ນຈັດລຽງດ້ວຍຕົນເອງ.

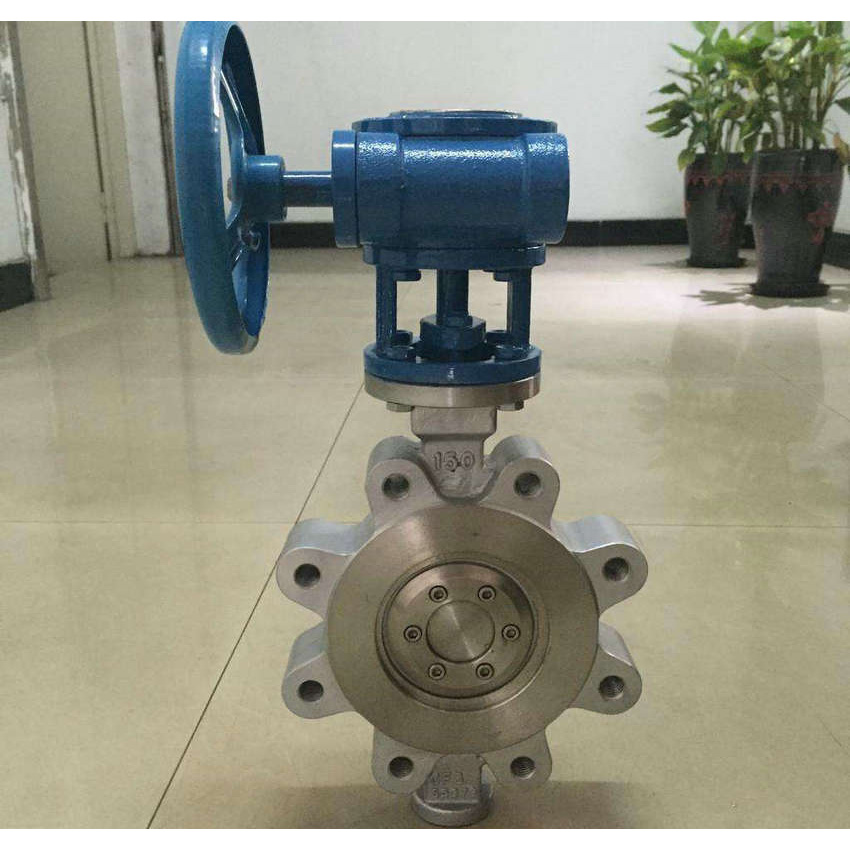

LYVLUG lug Butterfly ValveDetails
